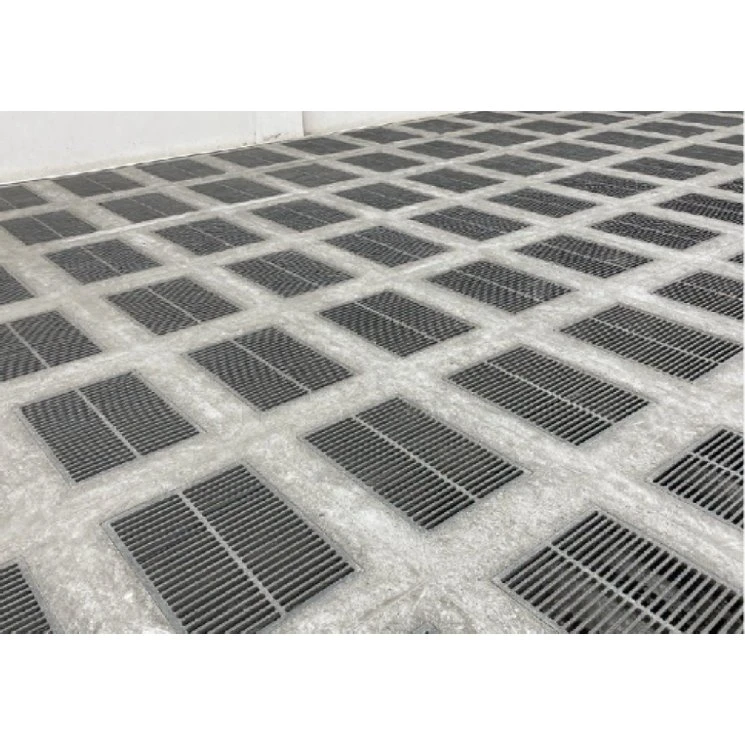

Piso elevado ventilado de aceiro cementoso
Pavimento elevado de acceso ventilado de alta-carga para centros de datos e instalacións críticas
Os pisos elevados ventilados de cemento de aceiro de FINECO están deseñados para ambientes de misión-críticas que requiren un soporte estrutural robusto xunto ao fluxo de aire baixo o chan controlado con precisión-. Combinando unha carcasa de panel de aceiro conformado cun núcleo de cemento de alta-densidade, o sistema ofrece unha plataforma modular duradeira con paneis ventilados personalizables (600 × 600 mm) deseñados para optimizar a xestión térmica, a distribución do peso dos equipos e o acceso ao servizo baixo o chan.
Especificacións técnicas
|
Parámetro de rendemento |
Especificación de FINECO |
|
Dimensións do panel |
600 × 600 × 30 / 35 mm |
|
Material do núcleo |
Recheo de cemento de alta-densidade |
|
-Área aberta ao aire libre |
18 %, 25 %, 32 % (ata 38 % baixo petición) |
|
Control de fluxo de aire |
Amortiguadores deslizantes mecánicos opcionales |
|
Carga concentrada |
3,0 kN a 4,5 kN (Grao A/B) |
|
Carga uniforme |
Maior ou igual a 15.000 N/m² |
|
Carga definitiva |
Maior ou igual a 9,0 kN a 13,5 kN |
|
Proba de carga rodante |
Pase (10.000 pases ata rodas de 2,5 kN) |
|
Deflexión máxima |
Menor ou igual a 2,0 mm baixo carga de traballo |
|
Resistencia de superficie |
1 × 10⁶ a 1 × 10⁹ ohmios (HPL anti-estático) |
|
Clasificación de incendios |
Clase A1 (núcleo) / Índice de propagación da chama Clase 0 (superficie) |
Estrutura do produto
Carcasa composta:Láminas superiores e inferiores de aceiro de alta-gración formadas que envolven o núcleo interno para protexer contra o impacto e o desgaste ambiental.
Núcleo interno:Recheo denso composto de cemento que mellora a estabilidade dimensional e minimiza a vibración do chan.
Deseño de transferencia de carga:Reforzos de aceiro soldados integrados que dirixen as cargas concentradas e rodantes cara aos soportes do pedestal.
Sistema de subestructura:Pedestais e largueiros de aceiro axustables resistentes-que crean unha cavidade de servizo estable e nivelada baixo o chan.
Vantaxes do produto
Rixidez estrutural composta:Construído con carcasas de aceiro de -alta calidade e un núcleo denso de cemento, que evitan a deformación e garanten unha estabilidade de carga a longo-termo.
Fluxo de aire de precisión (UFAD):As taxas de ventilación de -zonas abertas personalizables (18 % a 35 %) proporcionan aire acondicionado directamente ás zonas de-alta temperatura para optimizar o PUE.
Deseño mixto modular:Permite unha combinación perfecta de paneis sólidos e ventilados, adaptándose facilmente aos puntos quentes do servidor cambiantes con amortiguadores mecánicos opcionais.
Capacidade de carga pesada-:Deseñado para ambientes de alta -densidade, que ofrece ata 4,5 kN de carga concentrada e 13,5 kN de rendemento de carga final.
Control de calidade
Inspección de materias primas:Controles estritos sobre o grosor da chapa de aceiro, a densidade do núcleo e a calidade do laminado superficial.
Precisión dimensional:Comprobacións automáticas e manuais que garanten tolerancias, planitude e escuadra exactas do panel de 600 × 600 mm.
Probas de rendemento rigorosas:Probas sistemáticas de fábrica que abarcan a carga concentrada, a carga rodada, a eficiencia do fluxo de aire e a resistencia eléctrica superficial.
Verificación de conformidade estándar:Protocolos de garantía de calidade aliñados cos estándares internacionais como as especificacións CISCA e EN 12825.
Aplicacións do produto
Centros de datos e instalacións na nube:Distribución de aire baixo o chan, contención-frío e soporte de bastidor pesado.
Centros de telecomunicacións e redes:Soporte de carga de equipos e xestión térmica dirixida-para salas de servidores e conmutadores.
Salas de control e mando:Xestión de cables integrada e chan duradeiro e ergonómico para ambientes técnicos 24/7.
Laboratorios de precisión e instalacións técnicas:Ambientes limpos e controlados que requiren unha estrita regulación ambiental e descarga estática.
Servizo posvenda e asistencia{0}
FINECO ofrece asistencia posvenda global integral para garantir a execución do proxecto sen problemas e o rendemento das instalacións a-longo prazo:
Orientación técnica:Manuais de instalación detallados, vídeos instrutivos e asistencia de enxeñería remota para os equipos de instalación do sitio.
Cobertura da garantía:Garantía estándar do fabricante que abrangue a integridade estrutural, o rendemento do núcleo e a durabilidade do laminado superficial.
Soporte de recambios e pezas de reposición:Subministración dedicada de paneis, pedestais e accesorios de substitución coincidentes para futuras ampliacións ou mantemento do deseño.
Comunicación receptiva:Rastrexa-a asistencia de enxeñaría e o seguimento loxístico para resolver con prontitude calquera consulta posterior á-entrega ou instalación.
Preguntas frecuentes
P: Pódense usar paneis ventilados e sólidos xuntos nun mesmo proxecto?
R: Si. Un deseño híbrido que combine paneis sólidos e ventilados é unha práctica estándar para dirixir o fluxo de aire con precisión ás zonas do servidor de alta-calor, mantendo sólidas as áreas non-críticas.
P: ¿As taxas de ventilación son axustables?
R: As taxas de ventilación estándar oscilan entre o 18% e o 35% segundo o deseño do panel e pódense engadir amortiguadores deslizantes mecánicos opcionais para o control do fluxo de aire axustable.
P: Que normas de conformidade cumpren os pisos elevados de FINECO?
R: Os nosos sistemas están fabricados de acordo cos principais estándares de probas internacionais, incluíndo as especificacións CISCA e EN 12825.
P: Que documentación se proporciona para os pedidos?
R: Ofrecemos fichas técnicas completas, instrucións de instalación, asistencia de deseño CAD e informes de probas de fábrica relevantes (carga, incendio e ESD) previa solicitude.
